关于油泵配管的注意事项

2018-01-16 15:55:00        0

1、关于泵和连接螺钉的紧固扭矩

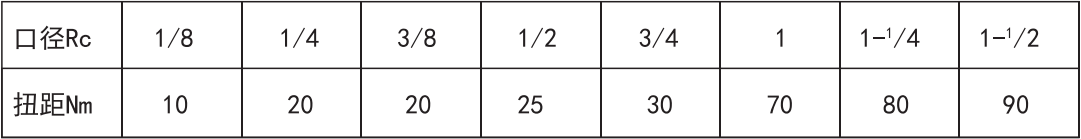

● 下表为摆线齿轮泵配管螺钉紧固扭矩的最大容许扭矩表。

image.png 注意:超出上表的数值的话,可能会造成泵的口径破损。

image.png 注意:在生料包扎过度或使用液体密封剂的情况下,会引起摩擦阻力变小导致紧固过度,可能会造成泵口径部位的破损。

2、关于配管的连接

● 配管的连接处要保持完全密封,不能有泄漏或空气吸入现象的发生。

● 为了使配管的重量不影响到泵本体,必须安装支撑装置(配管支撑)。

● 为了避免对泵带来不必要的作用力,连接配管时请确认配管的长度和角度。

● 为了确认泵的状态,建议在吸入口和吐出口都安装压力计。

● 为了泵的状态,建议安装断流阀及十字接头等配件。

● 使用粘度高的液体时,为了减少吸入侧压力压力的损失,建议使用比泵口径粗的配管。

● 高压管等有内径较细的配件。除确认配管拧口的口径多少之外,还要确认配管的内径。

● 为了防止启动时的故障,建议在吐出口侧设置排气口、吸入侧设置进油口。

3、关于配管及接头配件

● 与泵连接之前需要对管内进行清洗。因配管中可能存在的灰尘或切削螺纹时的切削碎末,所以必须对配管进行冲洗,保证管内清洁后才能进行组装。

image.png 注意:冲洗不到位的话,会引起泵或连接设备等放生故障。

image.png 注意:请不要对已组装好的管道进行冲洗。

image.png 注意:请安装泵前做好配管的气密检查。

4、关于吸入侧的配管方法

● 请选择管内流速1.5m/sec以下,且吸入侧配管阻力为-0.03MPa以内(接近大气方向)的吸入配管。

● 请保证吸入侧回路阻力在0.03MPa以下,吸入侧回路阻力是指安装在配管,过滤器,阀管吸入侧处所有器械的压力总和。

image.png 注意:管道中进入空气及产生气泡会让泵产生噪音、振动、发热现象,造成泵破损。

吸入嘴请用最低油面来计算。

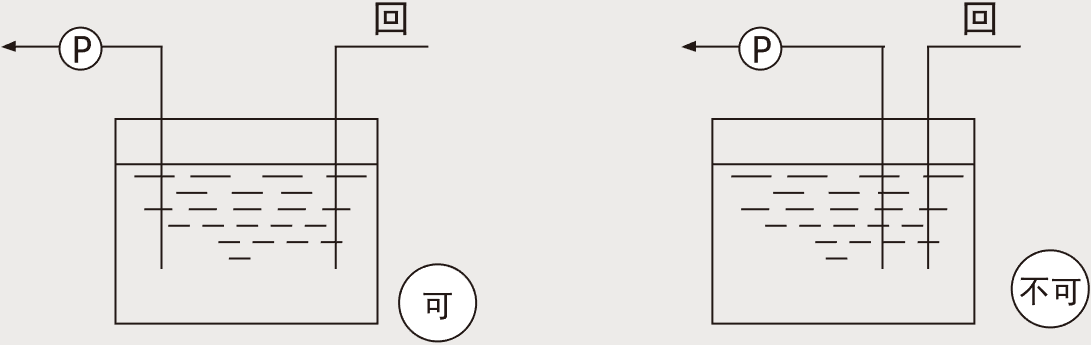

吸入侧的配管尽量远离溢流阀或促动器的回口,避免回油的影响。

● 尽可能缩短吸入配管的长度,并且尽可能减少配管的弯曲。

● 配管前请仔细检查阀门、活栓及接头等部位,请勿使用端口窄小或有铸件气孔的物品。

● 请避免导管的横截面积突然发生变化。

● 请务必剪下衬垫的开口部分。

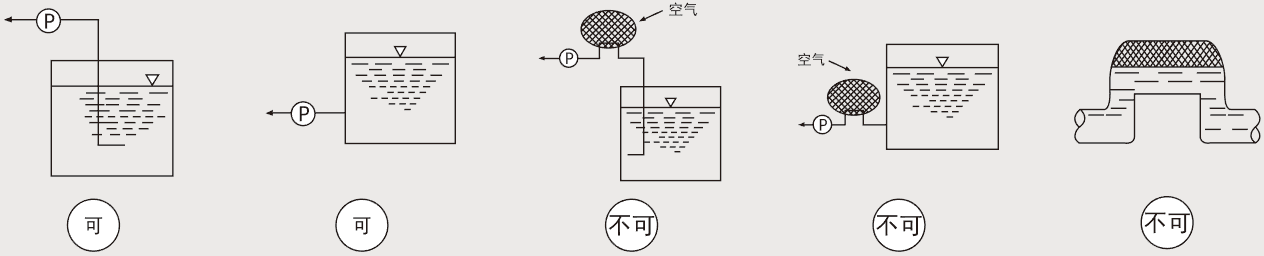

● 避免在管道中混入空气。

● 使用ISO VG68以上粘度级别的油时,为了减小吸入阻力,建议使用的吸入配管比泵口径大一号或两号。

● 安装阀门时,请使用阻力小的门式阀门。

● 停止时,吐出侧的配管存有压力的话,请将单向阀安装在吐出侧而不是吸入侧。否则会引发漏油事故。

image.png 注意:泵吸入侧的压力不得超过+0.03MPa以上。否则会引发油封破损造成漏油事故。尤其是正逆旋转的摆线齿轮泵,需要特别注意

5、关于吐出侧的配管方法

● 配管的大小请选择吐出配管的管内流速在3m/sec以下的管道。

6、关于过滤器

● 通常使用150个网眼的过滤器,条件允许的情况下,请尽量使用容量大的过滤器。

● 请确认过滤器的规格,并且,请使用过滤阻力在0.01MPa以下的过滤器。

● 过滤器适用于消除给泵运转带来障碍物的大小异物。能够通过吸滤器的微细异物会严重缩短泵的使用寿命,请定期更换使用液体,并且使用11微米以下的过滤器,

   另外,还要定期用使用液进行保养。

image.png 注意:油中混有异物的话,会严重降低泵的使用寿命或造成泵破损。

image.png 另外,通过吸入式过滤器的微小异物会因使用环境的不同而引起性能下降、降低寿命、漏油等情况。所以需要定期清洁过滤器。

image.png 如果在过滤器堵塞的状态下继续使用的话,会出现异常声响、发生震动、引起吐出 不良而造成泵破损。
