带你了解什么是摆线齿轮泵

2023-03-30 10:15:47        0

摆线泵类型及命名

摆线转子油泵是一种特殊齿形的内啮合齿轮泵。

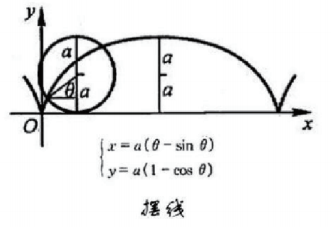

内齿轮(外转子)与其内侧的外齿轮(内转子)相互咬合旋转,齿形根据摆线的摆动轨迹成型,因此以其轨迹的学名命名,称为摆线泵。

优点:结构简单、尺寸紧凑、噪声小、运转平稳、高转速性能良好等;

缺点:流量脉动大,加工精度要求高。

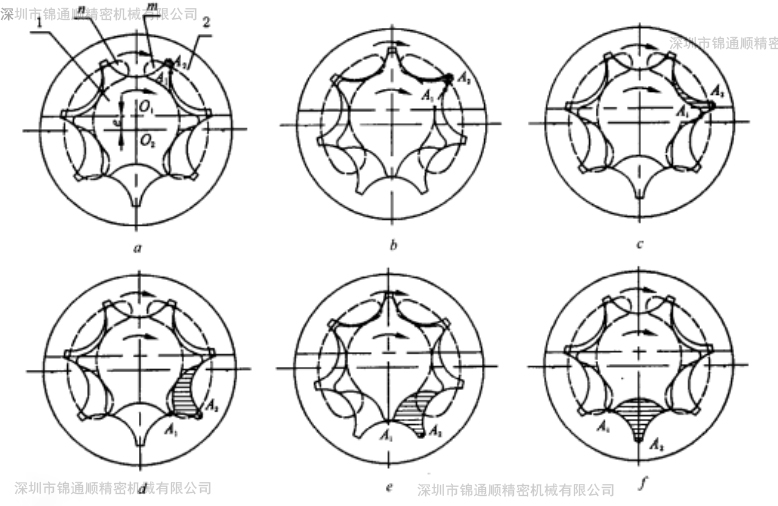

内、外转子相差一齿,图1中内转子为六齿,外转子为七齿,由于内外转子是多齿啮合,这就形成了若干密封容积。当外转子围绕中心O2旋转时,带动内转子绕内转子中心O1作同向旋转。这时,由内转子齿顶A1和外转子齿谷 A2间形成的密封容积C(图1中虚线部分),随着转子的转动密封容积就逐渐扩大,于是就形成局部真空,油液从配油窗口b被吸入密封腔,至A1′、A2′位置时封闭容积最大,这时吸油完毕。当转子继续旋转时,充满油液的密封容积便逐渐减小,油液受挤压,于是通过另一配油窗口a将油排出,至内转子的另一齿全部和外转子的齿凹A2全部啮合时,压油完毕,内转子每转一周,由内转子齿顶和外转子齿谷所构成的每个密封容积,完成吸、压油各一次,当内转子连续转动时,即完成了液压泵的吸排油工作。

摆线齿轮油泵的外转子齿形是圆弧,内转子齿形为短幅外摆线的等距线,故又称为内啮合摆线齿轮油泵,也叫转子泵。

摆线齿轮油泵有许多优点,如结构紧凑,体积小,零件少,转速可高达1800r/mim,运动平稳,噪声低,容积效率较高等。缺点是流量脉动大,转子的制造工艺复杂等,已采用粉末冶金压制成型。随着工业技术的发展,摆线润滑齿轮油泵的应用将会愈来愈广泛摆线润滑齿轮油泵可正、反转,可作液压马达用。

摆线泵的主要用途中在不断地扩展也就能够使得科技的进步有了更好的发展。以上就是关于摆线泵的工作原理、泵结构及用途介绍的全部内容,希望上面的内容对您了解摆线泵有所帮助。
